Вакуумная выдача улова 50–70 тонн в час: модернизация систем на СТ «Асбьорн» и СТ «Гуннар»

Мы изготавливаем не просто рыбонасос как агрегат, а как систему доставки рыбы между судном и цехом или заводом на берегу – такой вид решения вопроса с транспортировкой улова максимально экономит время на все  операции с рыбой, тем самым максимально сохраняя её качество.

Технические решения могут быть выполнены как для небольших объёмом выдачи рыбы, так и с крупных  рыбодобывающих судов, причём по выбору заказчика мы можем изготовить все элементы рыбонасосов,  либо использовать по предпочтению те или иные решения других компаний.

Реализованный  проект по модернизации вакуумных систем выдачи рыбы

Нами были произведены модернизации систем выдачи на судах, типа «пылесос» СТ «Асбьорн» и СТ «Гуннар».

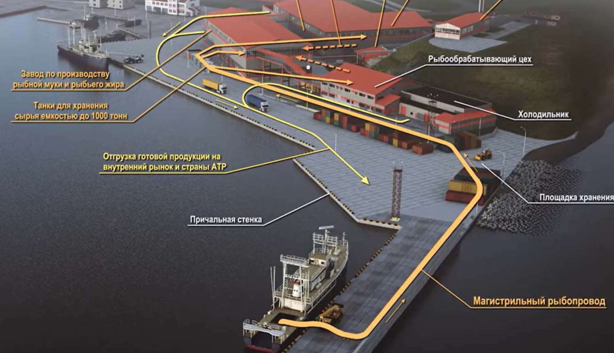

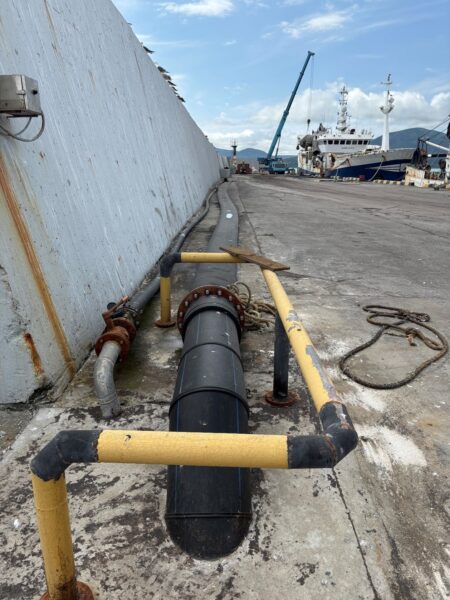

После модернизации суда получили возможность производить выдачу рыбы с высокой производительностью на рыбопровод, длинной около 500 метров (подобные системы работают на трассы и большей длины, в зависимости от различных исходных параметров).

Данные системы могут быть судового и берегового исполнения.

Модернизация СТ «Асбьорн»

Скорость выдачи на СТ «Асбьорн» составляет около 50-70 тонн рыбы/в зависимости от конфигурации танка, параметры системы:

1. Вакуум-Насос Samson OceanMaster 700, 35 кВт – 2 шт. (в работе один, второй резервный, могут работать совместно);
2. Воздушный винтовой компрессор, 90 кВт (Ю.Корея);
3. Вакуумная емкость 2,5 м.куб. — 2 шт;
4. Система клапанов с пневмоприводами;
5. Щиты управления с программируемым контролером и ТАЧ-панелью оператора;
6. Радиомодуль с пультом дистанционного управления.

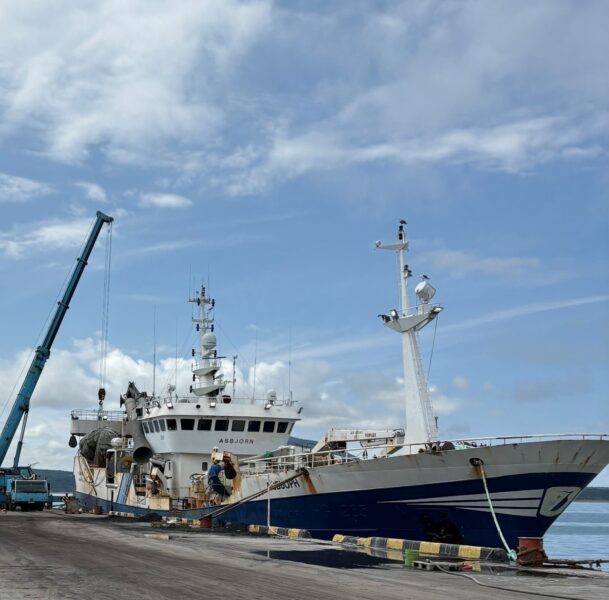

СТ «Асбьорн», объем RSW танков около 1000 куб.м.

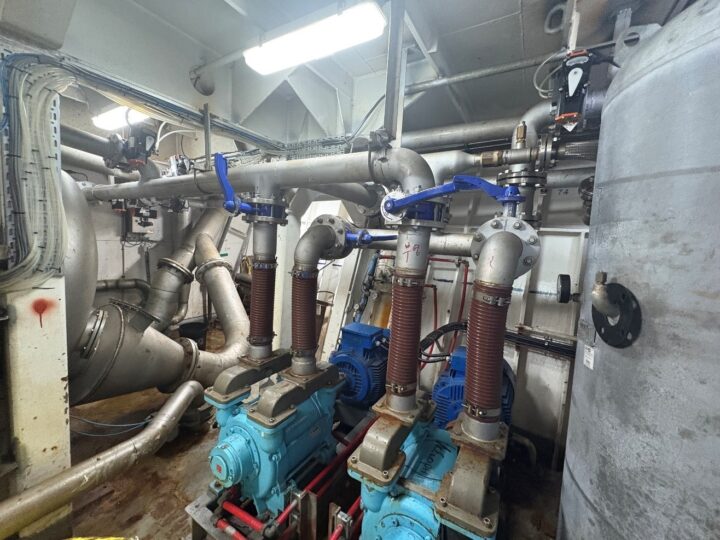

Система клапанов СТ «Асбьорн»

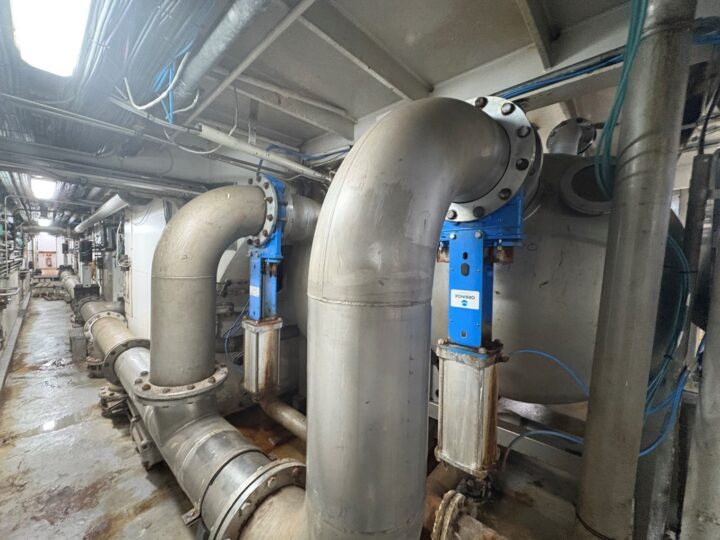

Емкости СТ «Асбьорн», по 2,5 куб.м.

Модернизация СТ «Гуннар»

Скорость выдачи на СТ «Гуннар» составляет производительность не менее 50 тонн/час, параметры системы:

1. Вакуум-Насос Samson OceanMaster 1000, 62 кВт – 2 шт. (в работе один, второй резервный, могут работать совместно);
2. Воздушный винтовой компрессор, 90 кВт (Ю.Корея);
3. Вакуумная емкость 3,2 м.куб. — 1 шт.
4. Система клапанов с пневмоприводами;
5. Щиты управления с программируемым контролером и ТАЧ-панелью;
6. Радиомодуль с пультом дистанционного управления.

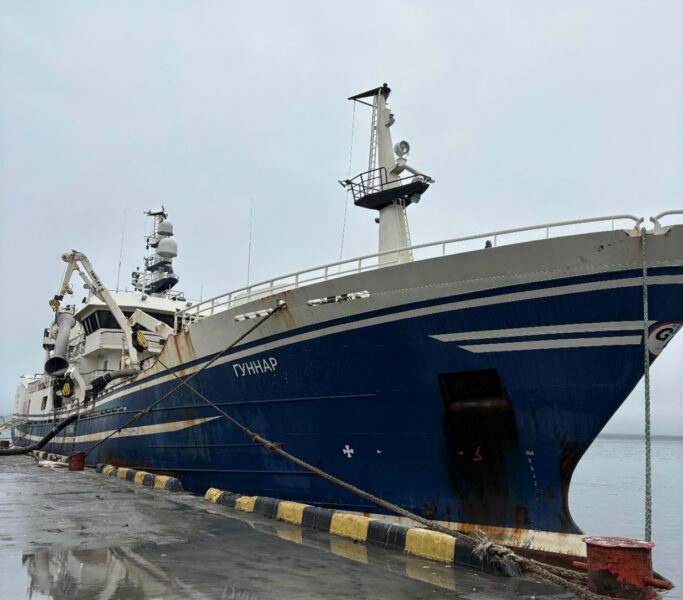

СТ «Гуннар», объем RSW танков около 2000 куб.м.

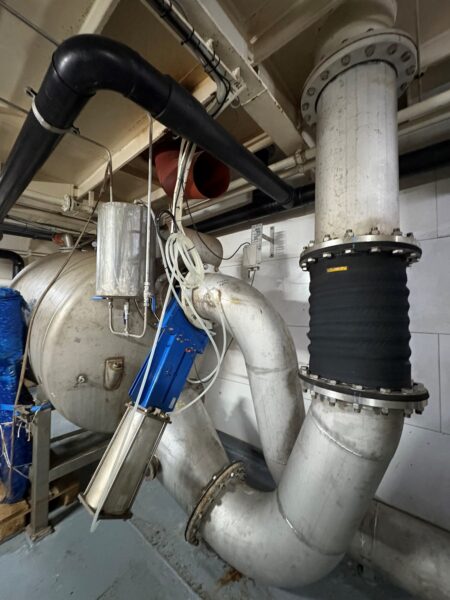

Емкость СТ «Гуннар», 3,2 куб.м.

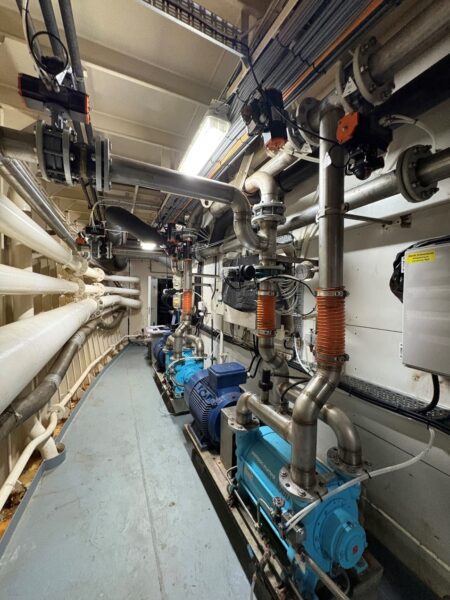

Система клапанов СТ «Гуннар»

Особенности систем

Системы работают стабильно, просты в обучении и управлении. Есть различные автоматические  режимы работы:

1. 1 любая емкость + 1 любой вакуум-насос (работа на пирс, под судно на самосвал или кубики);
2. 1 любая емкость + 1 любой вакуум-насос + компрессор;
3. 1 любая емкость + 2 вакуум-насоса + компрессор ;
4. 2 емкости + 1 вакуум-насоса + компрессор (основной, при работе на рыбопровод);
5. 2 емкости + 2 вакуум-насоса + компрессор (если необходимо увеличить производительность);
6. Продувка рыбопровода воздухом.

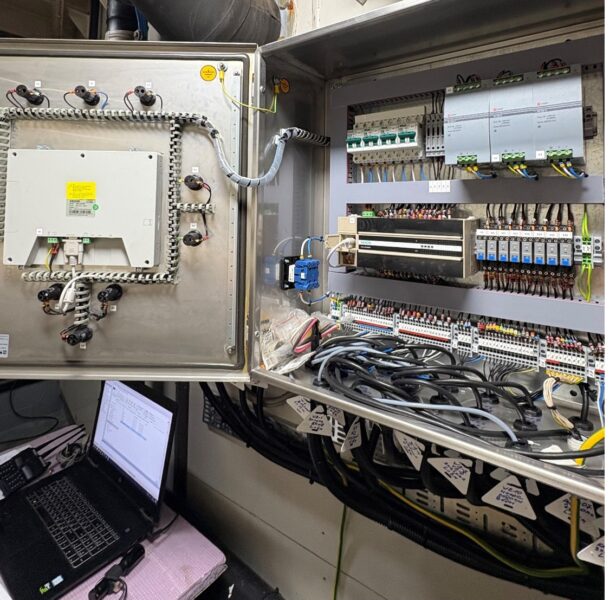

Щит управления с контроллером и тач-панелью, изготовленные и спроектированные нашими инженерами

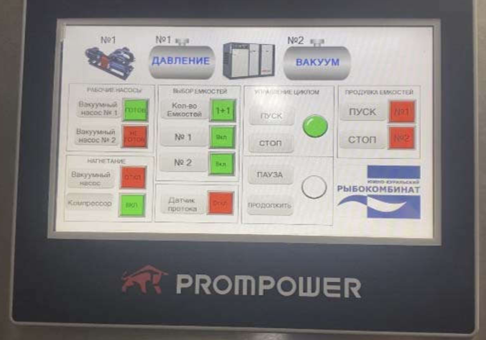

Тач-панель оператора в работе
